Controles remoto con Infrarrojos

Los controles remoto (IR) utilizan señal infrarroja. esta señal se transmite por medio de leds de emision infrarroja.
Estos LEDS IR transmiten los codigos modulados en frecuencia de 38 khz. Esta alta frecuencia fue elegida de modo que otras fuentes de luz no interfirieran con la capacidad de los receptores de recibir correctamente las señales transmitidas.



Hay varias maneras que los fabricantes eligen cifrar estas señales.
Las mas importantes son 3



Codificar la marca y espacio de los ciclos
Codificar la longitud de espacios entre los pulsos
Codificar el ancho del ciclo activo de los pulsos. protocolo sircs

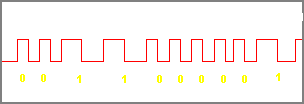

CICLO CODIFICADO
las señales Ciclo-Codificado varían el ancho del pulso y espacio para cifrar la información.


Si el ancho del espacio es corto (aprox. 550us) y del pulso es largo (aprox. 1100us) la señal = 1
Si el espacio es largo (aprox. 1100us) y el pulso es corto (aprox. 550us) la señal = 0

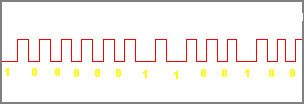

Las señales Espacio-codificado varían la longitud de los espacios entre los pulsos para codificar la información

Si la anchura del espacio es corta (aprox. 550us) corresponde a 0 lógico
Si la anchura del espacio es larga (aprox. 1650us) corresponde a 1 lógico

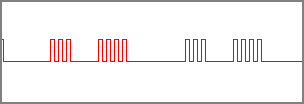

Las señales ancho-codificado varían la longitud del ciclo activo protocolo sircs


Si la anchura del pulso es corta (aprox. 600us) corresponde a 0 lógico
Si la anchura del pulso es larga (aprox. 1200us) corresponde a 1 lógico

La señal es comenzada por un pulso de inicio de 2400 us y después un espacio. Después está el comando de 12 bits
El espacio entre las transmisiones es el ms 25 mientras el botón se presiona la señal del comando se repetirá.



Este es el ptotocolo que usamos en el TXinfraPro
